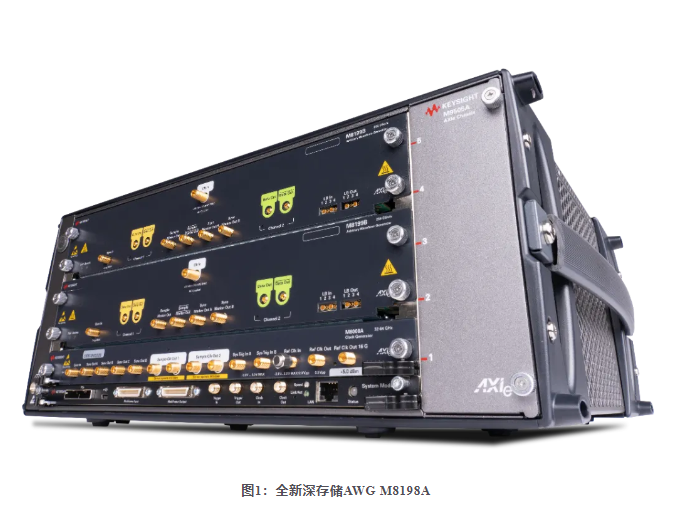

7月我們發布了一款靈活多變、深存儲任意波形發生器M8198A。
新品直播你們都看了嗎？如果錯過也沒有關係，小k 把直播中比較好的問題給大家整理了一下，分享給大家。
指標類問題： 1. M8198A的模擬帶寬可達到多少？有幾個通道？采樣率多少？ 58GHz。1或者2通道。128GSa/s。
儀器升級類問題： 1. M8198A 可以擴展256GSa/s嗎？ 建議直接更換模塊，從M8198A 更換成M8199B，機箱以及采樣時鍾模塊都不需要更換。
儀器應用類問題： 1. 通信行業用信號源就好了啊，為什麽還要用AWG呢？ 在當前的通信行業中，用的信號格式其實都是帶寬比較小的。舉個例子比如說像5G NR FR1信號，單載波也就是100 MHz，那麽像是WIFI，以前做這個WIFI 6 帶寬是160 MHz，那麽用我們是德科技賣的比較好的一款矢量信號源N5182B啊，其實就可以覆蓋絕大多數通信行業使用的這個信號的製式啊。 如果要生成更大帶寬一些的信號，那麽像是新興的WIFI7，320 MHz 帶寬，我們可以使用N5182B的一個升級款新的矢量信號源N5186A,它的帶寬可達960 MHz。如果想再寬一點，比如說毫米波雷達、衛星或科研應用裏需要更大帶寬的信號，那麽使用我們這個是德科技目前高端的一款矢量信號源 M9484C 可以達到5GHz的信號帶寬，那麽如果信號帶寬再往上，像是我們剛剛提到的如果要做一些6G的預研或者做光通信一類的大帶寬的信號，那麽實際上我們的矢量信號源是沒有辦法支持大於5GHz甚至十幾GHz的信號帶寬的產生，這個時候我們就需要用AWG去做一些大帶寬基帶信號的生成。 2. 這麽深的存儲，到底有哪些具體的應用場景？ 對M8198A我們可以看到，它有著一個8G Samples的存儲空間啊。信號最開始的調製格式是NRZ的格式，慢慢當發現帶寬難以進一步提升的時候，我們不得不采用了更複雜的調製格式例如PAM 4 來提升傳輸速率。對於不同的調製格式，不同的測試項，標準規範定義了不同的測試碼型，那麽就以我們最常見的PRBS（偽隨機碼）來說，在我們NRZ信號剛出來的時候，測試這種調製所要用的這種偽隨機碼（也就是PRBS31碼型）的長度是2的31次方，信號長度是21億啊。把這麽長的一個信號長度完全放AWG任意波形發生器的memory裏麵，是需要深存儲的，我想這是測試NRZ 信號的對於AWG 深存儲應用的一個需求。 （補充一下，PAM4 的測試碼型往往采樣 SSPRQ 碼型來測試光眼圖，PRBS 13 來測試電眼圖，可以降低對於深存儲的需求。） 另外來說，就是我們有一些科研機構，它往往用我們的任意波形器去產生自定義波形，並非是用成熟標準規範中的這種PRBS信號或者已經標準的三角波方波這種重複循環來播放。那它的自定義波形如果說它播放的時間要長，根據公式播放時間等於波形文件長度除以AWG采樣率，那麽對存儲器的內存大小要求就越高。 Memory ÷ sample rate = playback time 這就是我們的AWG深存儲的另一個比較重要的應用啊，就是播放這種客戶自定義的長序列的啊。 我覺得這是我們的M8198A 作為深存儲AWG的應用優勢！ 3. 像PRBS 31這種信號長度為什麽不在板上的FPGA實時生成呢？這樣存儲空間是不是就不需要太大了？ AWG的工作原理是將需要播放的波形先存儲在Memory，然後再用移位寄存器將儲存在Memory中的波形通過DAC和整形濾波器輸出到前麵板的接口上。
