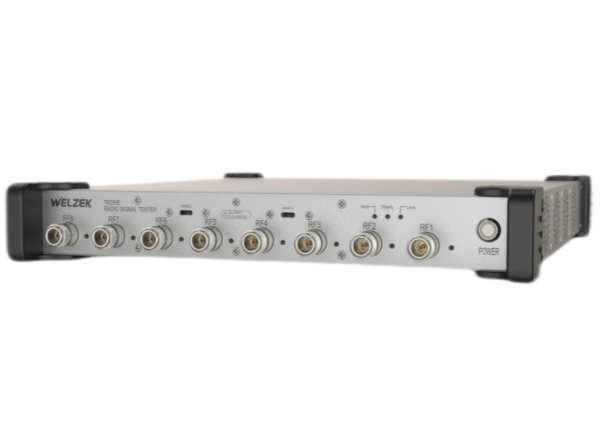

為準電子T6290E手機綜測儀華為5G手機測試儀

T6290E是可一款可滿足5G R16技術規範的測試平台，支持400M-8GHz頻段，以及最大500M中頻帶寬，可支持5G規範定義的SUB 6G和7.125G頻段5G NR測試，也可以滿足7GHz頻段下Wifi 6E測試需求。產品具備8個TX/RX射頻端口，可根據測試需求靈活配置，實現一拖八並行測試。可無縫兼容T6290D測試指令，實現現有T6290D支持的2/3/4G/IOT/wifi/藍牙/GPS等無線製式。

技術特點：

1.射頻指標優異

支持400M-8GHz

支持發射中頻帶寬500M,接收帶寬400MHz

支持2/3/4/5G/藍牙/Wi-Fi 6/6E/7測試

2.外設接口豐富

具備便於搭建集成測試環境的各類接口

包括：無線射頻端口、USB、顯示接口DP、以太網、觸發（IN/OUT）

3.軟件選件靈活

可選配不同製式測量軟件

5G NR/其他蜂窩技術/物聯網/Wi-Fi 6/其他WIFI製式/藍牙GPS均可通過軟件選件靈活配置

4.提供應用開發工具

終端測試工具套/射頻研發工具套

主要參數：

測試頻率

頻率範圍

400MHz-8000MHz

24GHz至44GHz

頻率設置分辨率

1Hz

頻率精度

與時間基準精度相同

信號發生器功能參數

最大發射信號帶寬

500MHz,中心頻率從600MHz至8000MHz

輸出功率精度

400MHz至4000MHz:+0.6dB,輸出功率等級>-80dBm

4000MHz至 8000MHz:±1.0dB,輸出功率等級>-80dBm

載波偏移1MHz單邊帶     <-125dBC/Hz,CW輸出-15dBm,400MHz至8000MHz

載波偏移100KHz單邊帶  <-95dBC/Hz,CW輸出-15dBm,400MHz至8000MHz

信號分析器功能參數

最大分析信號帶寬

400MHz,中心頻率從600MHz至8000MHz

輸入信號測量精度

400MHz至6000MHz:+0.6dB,輸出功率等級>-50dBm

6000MHz至8000MHz:±1.0dB,輸出功率等級>-50dBm

輸出信號相位噪聲

載波偏移1MHz,單邊帶        <-125dBc/Hz,nom,<-95dBc/Hz,nom

載波偏移100KHz,單邊帶     <-95dBc/Hz,nom

基本通用參數

通道及端口

1通道，8RX/TX全雙工端口

體積

寬332mm,高58.2mm,深390mm(含把手以及射頻頭)

重量

約7.5kg
